1. Введение
Электроды сравнения — это измерительные элементы, без которых невозможна эксплуатация систем электрохимической защиты (ЭХЗ). Они служат эталоном при измерении потенциалов на трубопроводах, резервуарах и других подземных металлических сооружениях.
В моей практике внедрения систем ЭХЗ на магистральных трубопроводах часто именно ошибка в выборе или размещении электродов сравнения приводила к некорректным данным и сбоям в защите. Поэтому правильное понимание их принципа работы и особенностей эксплуатации — это фундамент для инженеров-коррозионщиков.

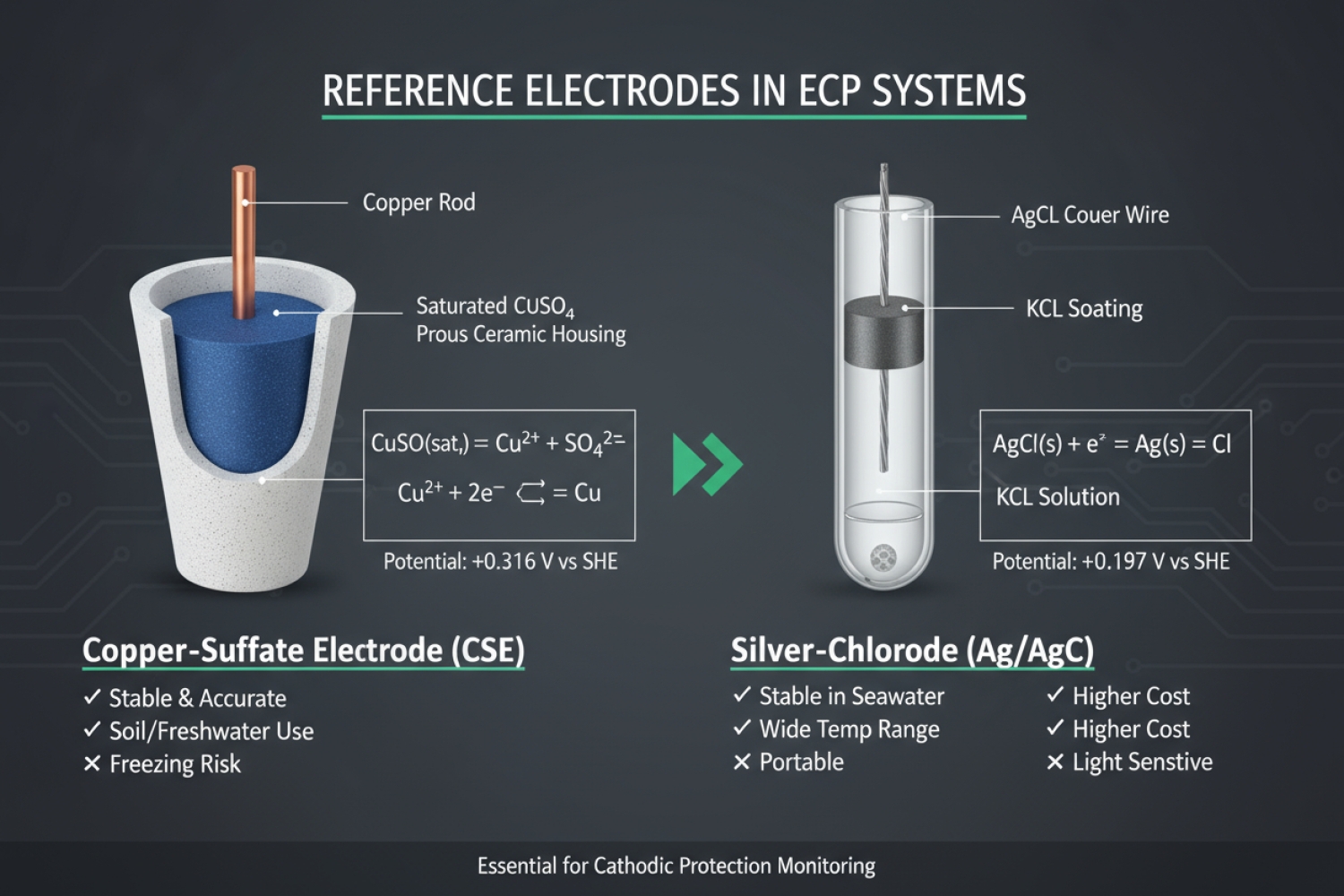

2. Что такое электрод сравнения и для чего он нужен
Электрод сравнения — это устройство, создающее стабильный потенциал, относительно которого измеряется потенциал защищаемого объекта. Без него невозможно определить, насколько эффективно работает катодная защита.
В зависимости от состава электролита и материала электрода различают медносульфатные (Cu/CuSO₄) и хлорсеребряные (Ag/AgCl) типы.
3. Принцип работы электродов сравнения
Работа основана на равновесии между ионами металла электрода и соответствующими ионами электролита. Например, для медносульфатного электрода реакция выглядит так:
Cu ⇌ Cu²⁺ + 2e⁻
Потенциал этого равновесия постоянен при неизменной концентрации ионов Cu²⁺ и температуре. Именно эта стабильность позволяет использовать электрод как эталон.
| Тип электрода | Эталонный потенциал, В (при 25°C) | Область применения |
|---|---|---|
| Медносульфатный (Cu/CuSO₄) | +0,316 | Подземные и наземные системы ЭХЗ |
| Хлорсеребряный (Ag/AgCl) | +0,199 | Морская и пресная вода, влажные грунты |
Разность между этими потенциалами составляет примерно 0,117 В, что важно учитывать при пересчётах в разных средах.
4. Медносульфатный электрод сравнения
Медносульфатный электрод — наиболее распространённый тип для измерения потенциалов подземных сооружений. Он состоит из медного стержня, погружённого в раствор медного купороса (CuSO₄), и пористой мембраны, через которую происходит контакт с грунтом.
4.1 Конструкция
- Медный стержень высокой чистоты
- Раствор CuSO₄ насыщенной концентрации
- Пористая пробка (керамическая или древесно-угольная)
- Корпус из пластика или акрила
4.2 Преимущества
- Высокая стабильность потенциала
- Простота обслуживания
- Долговечность при правильном хранении
5. Хлорсеребряный электрод сравнения
Хлорсеребряный (или хлоридсеребряный) электрод применяется преимущественно в водных средах, где медносульфатные быстро загрязняются или поляризуются.
5.1 Принцип работы
В основе лежит равновесие между серебром и ионами хлора:
AgCl + e⁻ ⇌ Ag + Cl⁻
Такой электрод обеспечивает стабильный потенциал даже в морской воде с высокой минерализацией.
5.2 Особенности эксплуатации
- Не подвержен образованию осадков на поверхности
- Сохраняет потенциал в широком диапазоне температур
- Не требует частого обслуживания
6. Сравнение медносульфатных и хлорсеребряных электродов
| Параметр | Медносульфатный | Хлорсеребряный |
|---|---|---|
| Область применения | Грунт, пресная вода | Морская и пресная вода |
| Температурный диапазон | −20…+50°C | −5…+60°C |
| Эталонный потенциал | +0,316 В | +0,199 В |
| Поляризационная устойчивость | Высокая | Очень высокая |
| Обслуживание | Требует периодического долива раствора | Минимальное |
| Цена | Ниже | Выше |
7. Расчет и установка электродов сравнения
Количество электродов и схема их размещения зависят от протяжённости объекта и требований контроля. На практике их устанавливают в контрольно-измерительных пунктах (КИП) через 500–1000 м.
7.1 Расчет плотности контроля
Для магистральных трубопроводов длиной L (м) количество точек контроля n определяют формулой:
n = L / lинт
где lинт — интервал установки (обычно 500 м).
7.2 Установка переносных электродов
Переносные электроды сравнения (например, ЭНЕС-1, ЭНЕС-3М, ЭНЕС-4М) применяются для измерений при обходах. Они подключаются к вольтметру или прибору ЭХЗ, контактируют с грунтом через влажную пробку.
8. Обслуживание, калибровка и типичные ошибки
- Не храните медносульфатные электроды на солнце — раствор теряет концентрацию.
- Не используйте загрязнённые или пересохшие пористые пробки.
- Проверяйте потенциал электрода относительно эталонного — отклонение не должно превышать ±5 мВ.
- При отрицательных температурах переносные электроды нужно держать в термочехле.
9. Заключение
Электроды сравнения — это глаза системы ЭХЗ. Без них невозможно корректно измерить потенциал защиты и оценить состояние подземных сооружений.
Медносульфатные электроды — стандарт для грунтовых условий, а хлорсеребряные — лучший выбор для морской и пресной воды. Понимание различий между ними позволяет инженерам точно контролировать эффективность защиты и поддерживать системы ЭХЗ в рабочем состоянии десятилетиями.
