1. Введение
Контрольно-измерительный пункт (КИП) — обязательный элемент системы электрохимической защиты (ЭХЗ) газопроводов. Он используется для измерения потенциалов, токов и сопротивлений между трубопроводом и грунтом, а также для контроля эффективности работы катодных станций.
В моей практике проектирования систем ЭХЗ для распределительных газопроводов часто именно от расположения КИП зависела точность контроля и стабильность работы защиты. Неправильно размещённый или смонтированный пункт способен исказить показания на десятки милливольт, что приводит к ложным выводам о «недозащите» или «перезащите».
2. Что такое КИП на газопроводе

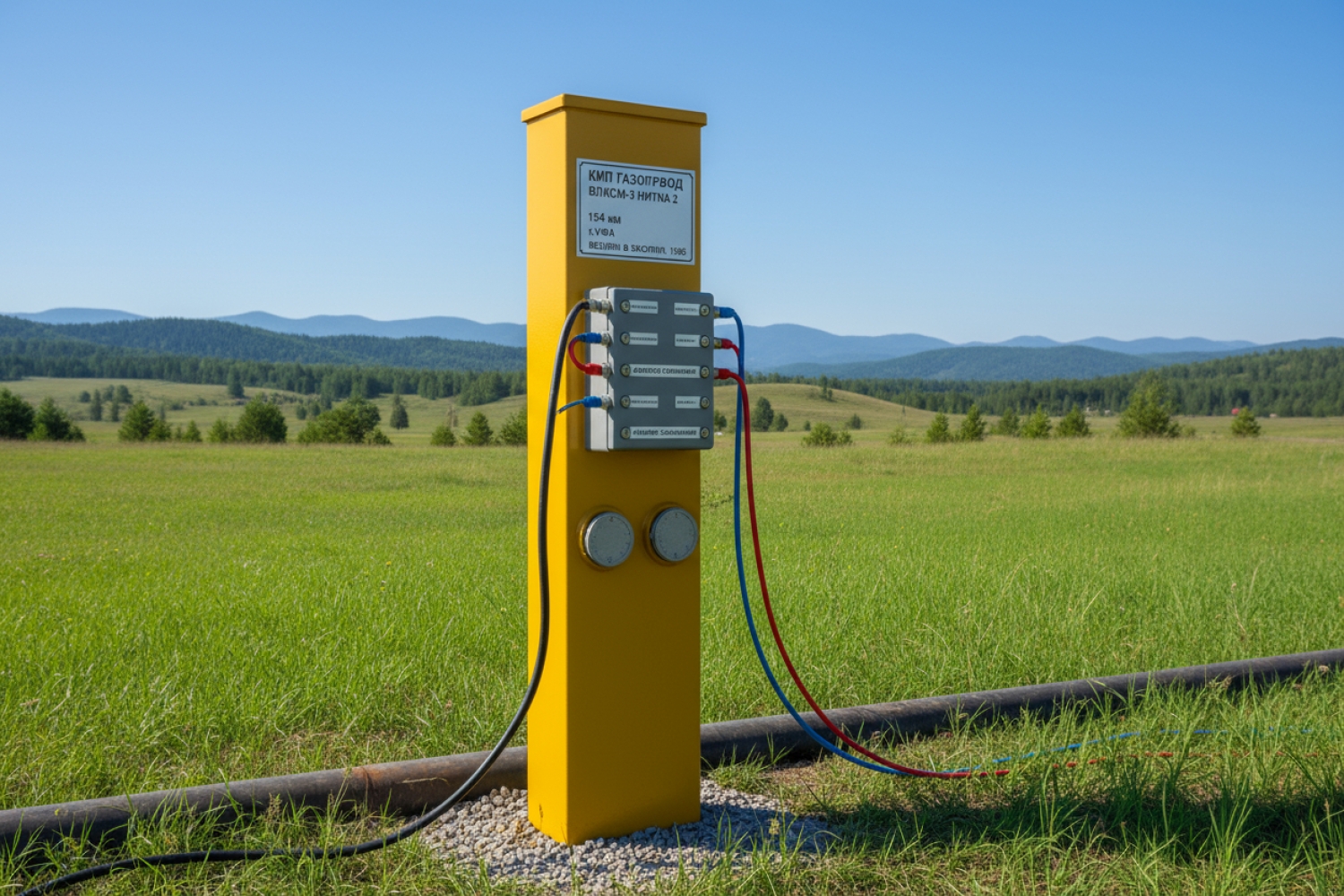

КИП (контрольно-измерительный пункт) — это наземное устройство, соединённое с подземным газопроводом кабелями, через которое выполняются электрические измерения. Он обеспечивает безопасный и удобный доступ к измерительным цепям без раскопок и вмешательства в изоляцию трубы.
КИП может быть как самостоятельным устройством, так и частью системы СКИП (система контрольно-измерительных пунктов), объединённой в сеть для автоматического мониторинга.
3. Назначение контрольно-измерительных пунктов
Главная задача КИП — получение достоверных данных о работе электрохимической защиты и состоянии изоляции трубопровода.
Через него проводятся измерения:
- потенциала поляризации трубопровода;
- тока, подаваемого катодной станцией;
- сопротивления изоляционного покрытия;
- разности потенциалов между различными участками труб;
- влияния блуждающих токов.
4. Устройство и схема КИП
Конструкция контрольно-измерительного пункта достаточно проста, но должна отвечать требованиям надежности и электробезопасности. Типовой пункт состоит из следующих элементов:
| Элемент | Назначение |
|---|---|
| Металлический или пластиковый шкаф (тумба) | Защищает оборудование от осадков и механических повреждений |
| Измерительная колодка (панель с клеммами) | Обеспечивает подключение приборов и проводов |
| Кабели связи с трубопроводом | Передают электрический потенциал от трубы к КИП |
| Контрольные выводы на анодное заземление | Позволяют измерять токи катодной станции |
| Заземляющее устройство | Обеспечивает защиту персонала при измерениях |
Кабели к трубе подключают через изоляционные муфты, чтобы исключить утечку тока. Сечение проводников обычно выбирают 6–10 мм², материал — медь с изоляцией ПВХ или ПЭ.
5. Расстояние между КИП и правила установки
Количество КИП и шаг между ними определяются протяжённостью трассы и сложностью электрохимической обстановки. Обычно расстояние между пунктами составляет:
| Тип газопровода | Интервал между КИП, м |
|---|---|
| Распределительный (низкого давления) | 500–1000 |
| Магистральный (высокого давления) | 1000–2000 |
| На переходах через реки, дороги, ЖД | до 300 |
Кроме того, КИП обязательно устанавливают:
- у катодных станций;
- у изолирующих фланцев и вставок;
- на вводах в здания и ГРП;
- в местах изменения грунтовых условий.
6. Обозначение и маркировка КИП
На схемах газопроводов контрольно-измерительный пункт обозначают условным знаком — квадратом с надписью «КИП» или кружком с латинской буквой «T» (test point). В документации он нумеруется последовательно: КИП-1, КИП-2 и т. д.
На местности КИП обозначают табличкой с инвентарным номером, указанием баланса организации и предупреждением: «Опасно. Электроустановка. Без разрешения не вскрывать».
7. Измерения, проводимые через КИП
Через КИП проводят целый комплекс замеров, необходимых для оценки эффективности электрохимической защиты.
| Тип измерения | Прибор | Цель |
|---|---|---|
| Потенциал «труба–грунт» | Вольтметр с электродом сравнения | Оценка степени защиты от коррозии |
| Ток катодной станции | Амперметр или клещи | Контроль нагрузки на аноды |
| Сопротивление изоляции | Мегаомметр | Проверка состояния изоляции труб |
| Блуждающие токи | Осциллограф или регистратор | Выявление внешних влияний |
Данные измерений записывают в журнал ЭХЗ. При наличии автоматизированной системы СКИП они передаются по телеметрии на диспетчерский пункт.
8. Эксплуатация, обслуживание и типичные ошибки
- Некачественные контакты клемм приводят к искажению показаний потенциала.
- Отсутствие маркировки усложняет идентификацию при обходах.
- Кабельные соединения без изоляции вызывают паразитные токи.
- Плохая антикоррозионная защита корпуса ведёт к его разрушению через 2–3 года.
Современные системы контроля всё чаще переходят на «СКИП» — сеть контрольно-измерительных пунктов с передачей данных в реальном времени. Это позволяет круглосуточно отслеживать потенциалы, токи и блуждающие токи без участия оператора.
9. Заключение
Контрольно-измерительные пункты — это глаза и уши электрохимической защиты газопроводов. Без них невозможно поддерживать систему ЭХЗ в рабочем состоянии и оперативно реагировать на изменения в потенциалах.
Правильный выбор мест установки, качественный монтаж и регулярное обслуживание КИП гарантируют надёжную работу газопровода, продлевая срок его службы на десятилетия.
