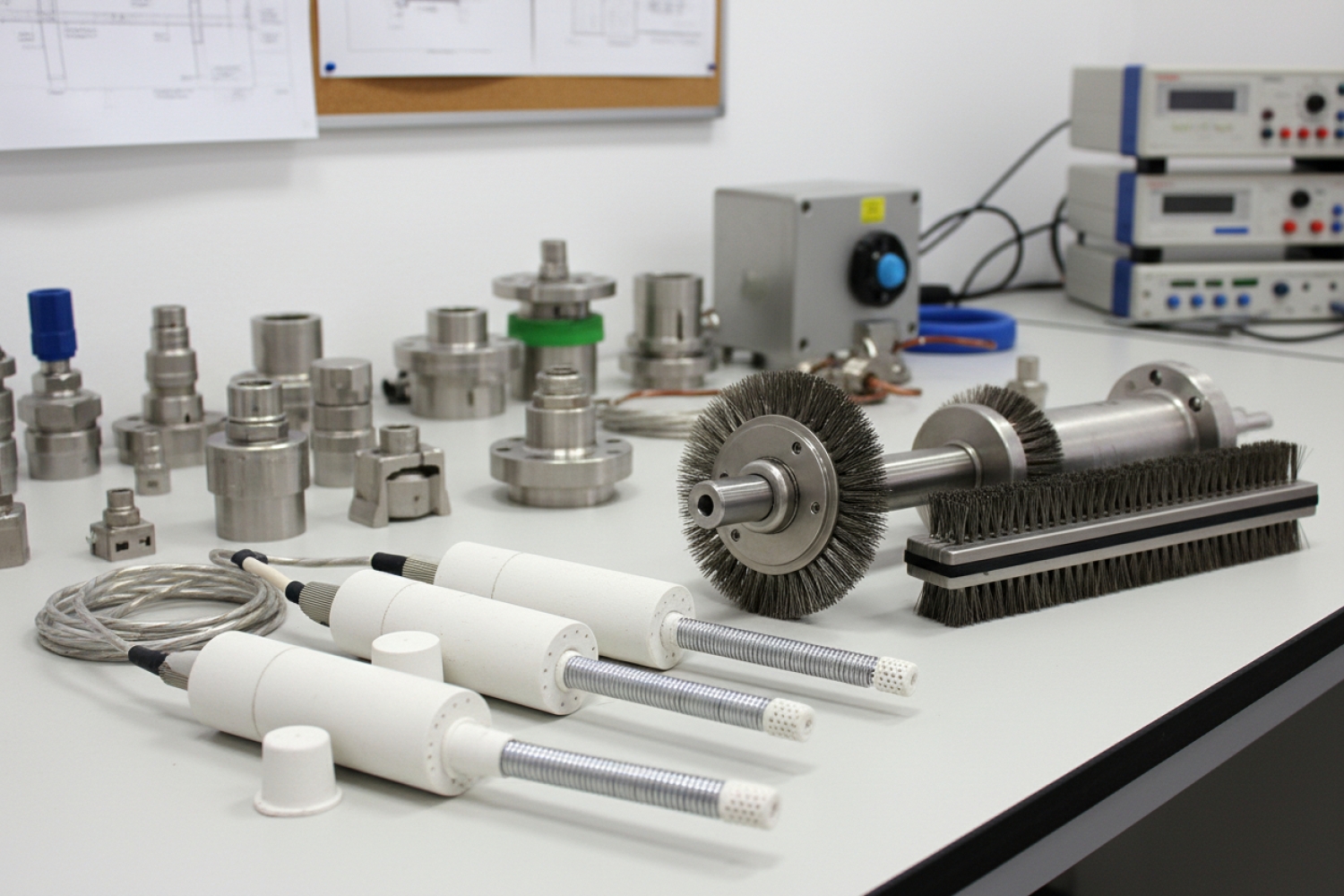

Специализированное оборудование для систем ЭХЗ: хлорсеребряные электроды, контактно-щеточные устройства и переходные элементы
Защита подземных и подводных конструкций от коррозии — это не только анодные заземлители и силовые шкафы. В моей практике я неоднократно сталкивался с тем, что надёжность всей системы электрохимической защиты (ЭХЗ) зависит от точных инструментов: измерительных электродов, контактно-щеточных узлов, переходных элементов и специальных электродов для оценки потенциалов. И если основные узлы известны многим, то специализированное оборудование часто остаётся в тени, хотя именно оно обеспечивает корректность контроля и длительный срок службы всей системы. В этой статье я собрал опыт, наблюдения и технические данные, чтобы подробно разобрать ключевые устройства, входящие в комплекс ЭХЗ, и показать, как они используются на объектах.
Оглавление
- Введение
- Роль специализированного оборудования в системах ЭХЗ
- Контактно-щеточные устройства
- Сварочные электроды и переходные электроды
- Электроды ЭНЕС: назначение и разновидности
- Хлорсеребряный электрод: принцип работы, схема и характеристики
- Таблицы параметров специализированных электродов
- Примеры из практики: ошибки и корректный подбор
- Заключение
1. Введение
Работая с системами ЭХЗ на линейных объектах, я заметил, что большинство проблем возникает не из-за анодов, а из-за вспомогательного оборудования. Неверно подобранный электрод приводит к ошибкам в измерениях, контактно-щеточное устройство начинает греться, а переходные элементы дают завышенное сопротивление. Поэтому грамотный подбор специализированных узлов — основа стабильной защиты сооружений. Это особенно актуально при работе в агрессивных грунтах, на водных переходах и в зонах блуждающих токов. В следующих разделах я разберу ключевые устройства, которые входят в набор ЭХЗ, и покажу, как они используются при эксплуатации.2. Роль специализированного оборудования в системах ЭХЗ
2.1. Почему базовых анодов недостаточно
Аноды формируют ток, но не обеспечивают детальный контроль. Именно измерительные и вспомогательные приборы позволяют: — отслеживать потенциалы в точках контроля — корректировать ток защитной установки — устранять отклонения до появления коррозионных повреждений Без этих устройств система становится «слепой». Я видел ситуации, когда на объекте стояла мощная станция ЭХЗ, но из-за отсутствия переходных электродов потенциалы определяли с ошибками до 150–200 мВ.2.2. Контроль потенциалов как ключ к долговечности
Основной инструмент контроля — измерительный электрод. Именно он определяет качества защиты. Хлорсеребряный электрод, электрод ЭНЕС или цинковый электрод — выбор зависит от среды. Под водой чаще применяют цинковые электроды, в агрессивных солевых грунтах — хлорсеребряные. В моей практике именно правильный выбор эталонного электрода позволял быстро выявлять нарушения из-за блуждающих токов и корректировать режимы. --- ## Совет: никогда не используйте один и тот же электрод без повторной поверки — даже устойчивые модели требуют контроля.3. Контактно-щеточные устройства
3.1. Назначение и конструкция
Контактно-щеточное устройство обеспечивает передачу тока между вращающейся и неподвижной частью оборудования. Оно используется в: — установках катодной защиты на трубопроводах — вращающихся механизмах, где важно поддерживать контакт — объектах, подвергающихся блуждающим токам Конструкция включает щётку, гайку, держатель и проводящий элемент. От стабильности контакта зависит корректность работы всей системы.3.2. Ключевые параметры для выбора
При подборе учитывают: — номинальный ток — степень агрессивности среды — требуемую долговечность — параметры механического износа В моей практике при неправильном подборе щётки увеличивалось сопротивление и потенциалы начинали «скакать» в пределах 100 мВ.4. Сварочные электроды и переходные электроды
4.1. Сварочные электроды 2 мм и их применение
Сварочные электроды 2 мм применяют для монтажа закладных элементов ЭХЗ, приварки выводов и ремонта мелких узлов. Их выбирают по покрытию, качеству дуги и характеристикам шва. --- ## Важно: при работе с узлами ЭХЗ лучше не использовать дешёвые электроды — слабый шов приводит к потере контакта.4.2. Переходные электроды и их роль
Переходный электрод — это промежуточный элемент, применяемый при измерении потенциалов в точках, где невозможно использовать стандартный эталон. Он снижает искажения и повышает точность контроля.4.3. Цинковые электроды и электроды для цинка
Цинковые электроды применяются: — на водных переходах — в зонах сильного увлажнения — на морских объектах Они обладают стабильным потенциалом и хорошо работают при контакте с водой. Электроды по воде — отдельный класс цинковых устройств, адаптированных к водной среде.5. Электроды ЭНЕС: назначение и разновидности
Электрод ЭНЕС — это эталонный измерительный элемент в системах ЭХЗ. В отличие от хлорсеребряных электродов, ЭНЕС более устойчив к длительному контакту с грунтом. Основные модели: — **ЭНЕС-1** — стандартный вариант для большинства грунтов — **ЭНЕС-3М** — усиленная модель, применяемая в агрессивных средах В моей практике модель ЭНЕС-3М давала наиболее стабильные результаты при работе на объектах с высоким содержанием солей.6. Хлорсеребряный электрод: принцип работы, схема и характеристики
Хлорсеребряный электрод — один из самых точных измерительных элементов.6.1. Устройство и материалы
Он включает: — корпус — проводник из серебра — слой хлорида серебра — электролит Такая конструкция обеспечивает стабильный потенциал в широком диапазоне условий.6.2. Стандартный потенциал и область применения
Стандартный потенциал хлорсеребряного электрода составляет примерно +199 мВ относительно нормального водородного электрода. Используется для: — контроля потенциалов подземных сооружений — диагностики ЭХЗ — проверки защитных токов --- ## Примечание: хлорсеребряный электрод сохраняет точность даже при длительном контакте со слабосодержащими солевыми грунтами.7. Таблицы параметров специализированных электродов
| Тип электрода | Среда применения | Преимущества |
|---|---|---|
| Хлорсеребряный | Грунт, солевые среды | Высокая точность, стабильный потенциал |
| Цинковый | Вода, морские переходы | Устойчивость в водной среде |
| ЭНЕС-1 | Стандартные грунты | Надёжный контроль потенциалов |
| ЭНЕС-3М | Агрессивные среды | Усиленная конструкция |
| Оборудование | Функция | Особенности |
|---|---|---|
| Контактно-щеточное устройство | Передача тока | Устойчивость к износу |
| Переходный электрод | Стабилизация измерений | Минимизация отклонений |
| Сварочные электроды 2 мм | Монтаж узлов | Точность сварки |
