Введение
Виброизоляция судового дизель-генератора — это критически важный элемент проектирования, влияющий на безопасность, долговечность судна и условия труда экипажа. Часто к этому вопросу подходят шаблонно, используя устаревшие методы или типовые решения, что является серьезной ошибкой. Каждый дизель-генераторный агрегат обладает уникальными динамическими характеристиками, а корпус судна представляет собой сложную колебательную систему. Некорректный расчет ведет к усталостным разрушениям конструкций, поломкам оборудования и существенным финансовым потерям. Данный материал раскрывает системный инженерный подход, позволяющий избежать распространенных ошибок и создать надежную систему, эффективную на протяжении всего жизненного цикла судна.
Содержание
- Физические основы и причины провала стандартных решений
- Ключевые параметры для точного расчета
- Частотный критерий и его практическое применение
- Выбор типа виброизолятора: сравнительный анализ
- Типичные ошибки проектирования и монтажа
- Практический кейс: решение проблемы на рефрижераторном судне
- Контроль качества и приемочные испытания
- Часто задаваемые вопросы
1. Физические основы и причины провала стандартных решений
Главная ошибка проектировщиков — рассмотрение ДГА как статичной массы, а виброизоляторов — как простых пружин. В реальности система описывается моделью «источник – путь – приемник». Источником вибрации являются сложные силы и моменты от работы дизеля и генератора, имеющие широкий спектр гармоник.
| Тип возмущающей силы | Источник | Характерный частотный диапазон |
|---|---|---|
| Силы инерции 1-го порядка | Возвратно-поступательное движение поршней | Основная частота вращения коленвала |
| Силы инерции 2-го порядка | Кинематика шатуна | Удвоенная частота вращения |
| Крутящий момент | Периодичность вспышек в цилиндрах | Частота вспышек и её гармоники |
| Магнитные силы | Работа генератора (особенно при несимметричной нагрузке) | Кратные частоте сети (50/60 Гц) |
— Алексей Волков
2. Ключевые параметры для точного расчета
Расчет начинается со сбора исчерпывающих исходных данных. Помимо общей массы и положения центра тяжести, необходимо учесть ряд динамических и конструктивных параметров.
| Параметр | Назначение в расчете | Метод определения |
|---|---|---|
| Масса агрегата и координаты ЦТ | Распределение статической нагрузки на виброизоляторы | Паспортные данные, непосредственное взвешивание |
| Моменты инерции массы (Jx, Jy, Jz) | Расчет собственных частот колебаний агрегата по всем степеням свободы | Расчет по 3D-модели, данные производителя |
| Жесткость фундаментной рамы | Учет реальной жесткости системы «ДГА-рама», влияющей на общую динамику | Конечно-элементный анализ (FEA) |
| Жесткость перекрытия (палубы) | Оценка влияния упругости корпусных конструкций на эффективность изоляции | Анализ конструктивных чертежей, FEA |
— Алексей Волков
3. Частотный критерий и его практическое применение
Основополагающее правило виброизоляции: собственная частота изолированной системы должна быть в 2.5–5 раз ниже минимальной частоты возмущающей силы. Для ДГА с рабочим диапазоном 500–1800 об/мин (8.3–30 Гц) целевая собственная частота системы составляет 3-5 Гц. Ключевая сложность — учет переходных процессов.
— Алексей Волков
4. Выбор типа виброизолятора: сравнительный анализ
Выбор основан на компромиссе между эффективностью, долговечностью, устойчивостью, стойкостью к среде и стоимостью. Основные типы и их применение представлены в таблице.
| Тип изолятора | Преимущества | Недостатки | Типовое применение |
|---|---|---|---|

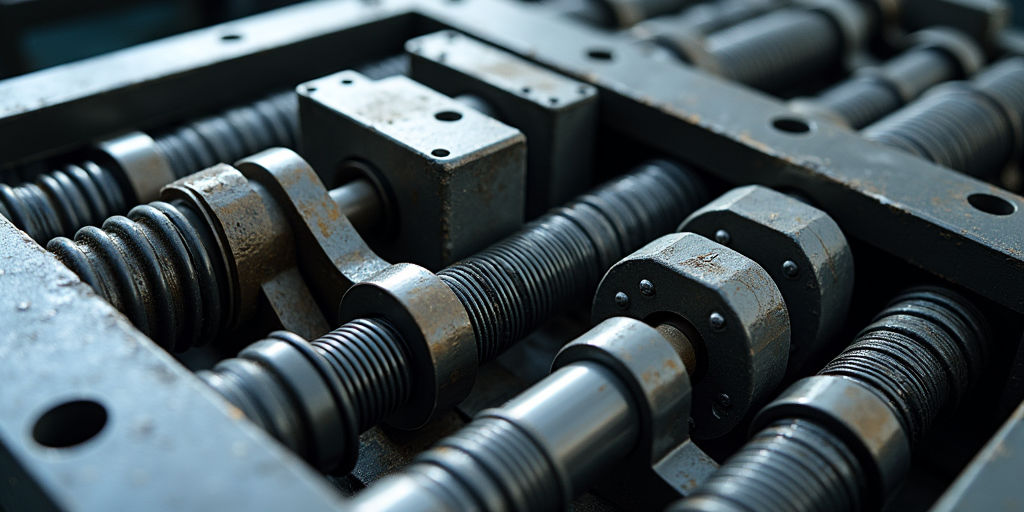

| Стальные пружинные | Низкая собственная частота (3-5 Гц), высокая нагрузочная способность, долговечность, стойкость к маслам и температуре | Низкое внутреннее демпфирование, требуется дополнительный демпфер, возможна коррозия | Главные и вспомогательные ДГА крупных судов |
| Резинометаллические | Хорошее демпфирование, не требуют обслуживания, компактны | Более высокая собственная частота (8-15 Гц), старение резины, чувствительность к маслам и температуре | Вспомогательные механизмы, ДГА малой и средней мощности |
| Пневматические | Крайне низкая частота, отличная изоляция, автоматическое выравнивание нагрузки | Высокая стоимость, сложная система обслуживания, чувствительность к повреждениям | Специальные суда с повышенными требованиями к комфорту (научно-исследовательские, яхты) |
5. Типичные ошибки проектирования и монтажа
Большинство проблем с вибрацией на сданных судах связано с повторяющимися просчетами:
- «Мостики» вибрации: Жесткие подключения трубопроводов, кабелей и систем вентиляции к изолированному агрегату сводят на нет всю работу виброизоляторов. Обязательно применение гибких вставок правильной длины и конфигурации.
- Неравномерная осадка: Разница в статической нагрузке на изоляторы более 10% приводит к перекосу системы, возникновению паразитных колебаний и снижению срока службы.
- Отсутствие стопперов: Ограничители хода, не контактирующие в нормальном режиме, обязательны для предотвращения опасных смещений агрегата при качке, крене или аварийных ситуациях.
6. Практический кейс: решение проблемы на рефрижераторном судне
Исходная проблема: На новом рефрижераторном судне после запуска ДГА была зафиксирована чрезмерная вибрация на палубах жилой надстройки, хотя расчет виброизоляторов выполнялся по стандартной методике.
Диагностика: Детальный анализ выявил две ключевые причины: резонанс балок перекрытия машинного отделения на частоте 28 Гц (совпавшей с гармоникой работы дизеля) и передачу вибрации через натянутые гибкие соединения.
Решение: Для смещения рабочей точки системы была выполнена замена части виброизоляторов на более мягкие, что снизило общую собственную частоту с 4.5 до 3.2 Гц. Параллельно все гибкие вставки были перемонтированы с обеспечением необходимой свободы перемещения. Комплекс мер позволил снизить вибрацию до нормативных значений.
7. Контроль качества и приемочные испытания
- Проверка сертификатов: Требуйте протоколы заводских испытаний на партию виброизоляторов для подтверждения реальных характеристик жесткости и демпфирования.
- Контроль монтажа: После установки агрегата обязателен замер осадки каждого изолятора. Допустимый разброс — не более 2-3 мм.
- Виброметрия на испытаниях: Замеры вибрации должны проводиться не только на агрегате, но и в точках крепления изоляторов к корпусу, а также на удаленных палубах. Данные сравниваются с расчетной моделью.
Заключение
Проектирование эффективной виброизоляции судового дизель-генератора — это комплексная инженерная задача, требующая глубокого понимания динамики, тщательного сбора данных и внимания к деталям монтажа. Отказ от шаблонных решений в пользу индивидуального расчета, учитывающего особенности конкретного агрегата и конструкции судна, является залогом долговечности, безопасности и комфорта. Грамотно реализованная система виброизоляции служит надежной страховкой от аварийных ситуаций и дорогостоящего ремонта, обеспечивая безупречную работу силовой установки на протяжении всего срока службы судна.
Часто задаваемые вопросы
Можно ли использовать резинометаллические опоры для главных ДГА?
Применение возможно, но с серьезными ограничениями. Данные опоры эффективны для подавления высокочастотных вибраций. Для мощных низкооборотных дизель-генераторов они часто не позволяют достичь целевой низкой собственной частоты (3-5 Гц), ограничиваясь 8-12 Гц. Кроме того, долговечность резины в условиях высоких температур, масел и агрессивной морской среды может быть недостаточной. Требуется тщательный анализ условий эксплуатации и гарантий производителя.
Как учесть крен и дифферент судна в расчете?
Статический расчет нагрузок на виброизоляторы должен выполняться для крайних рабочих положений судна, указанных в проектной документации. Нагрузка на наиболее нагруженный изолятор в условиях максимального крена или дифферента не должна превышать номинальную более чем на 15-20%. Это обеспечивает сохранение рабочих характеристик системы и ее безопасность.
Что важнее: низкая собственная частота или высокое демпфирование?
Оба параметра критичны, но для разных задач. Низкая собственная частота (3-5 Гц) обеспечивает основное подавление вибрации в установившемся рабочем режиме. Высокое демпфирование необходимо для быстрого гашения резонансных колебаний при проходе агрегатом через эту низкую частоту во время пуска и остановки. Оптимальным решением часто является комбинация пружин (для низкой частоты) с дополнительными фрикционными или вязкостными демпферами.
Как часто нужно проверять состояние виброизоляторов в эксплуатации?
Визуальный осмотр на предмет коррозии, физических повреждений и равномерности осадки должен проводиться при каждом плановом техническом обслуживании ДГА (каждые 1000-2000 моточасов). Контрольные замеры уровня вибрации в ключевых точках для оценки состояния системы в целом рекомендуется выполнять не реже одного раза в год или после любых значительных ремонтных работ, затрагивающих фундамент или сам агрегат.
Возможна ли доработка неэффективной виброизоляции на эксплуатируемом судне?
Да, такие работы проводятся, но они сложны и затратны. Возможные варианты: замена виброизоляторов на более подходящие (с пересчетом по фактическим нагрузкам), установка инерционного блока (дополнительной массивной плиты) под агрегат для снижения собственной частоты системы, монтаж динамических гасителей колебаний на фундаментную раму. Выбор метода требует проведения детальной вибродиагностики для точного определения причин проблемы.
