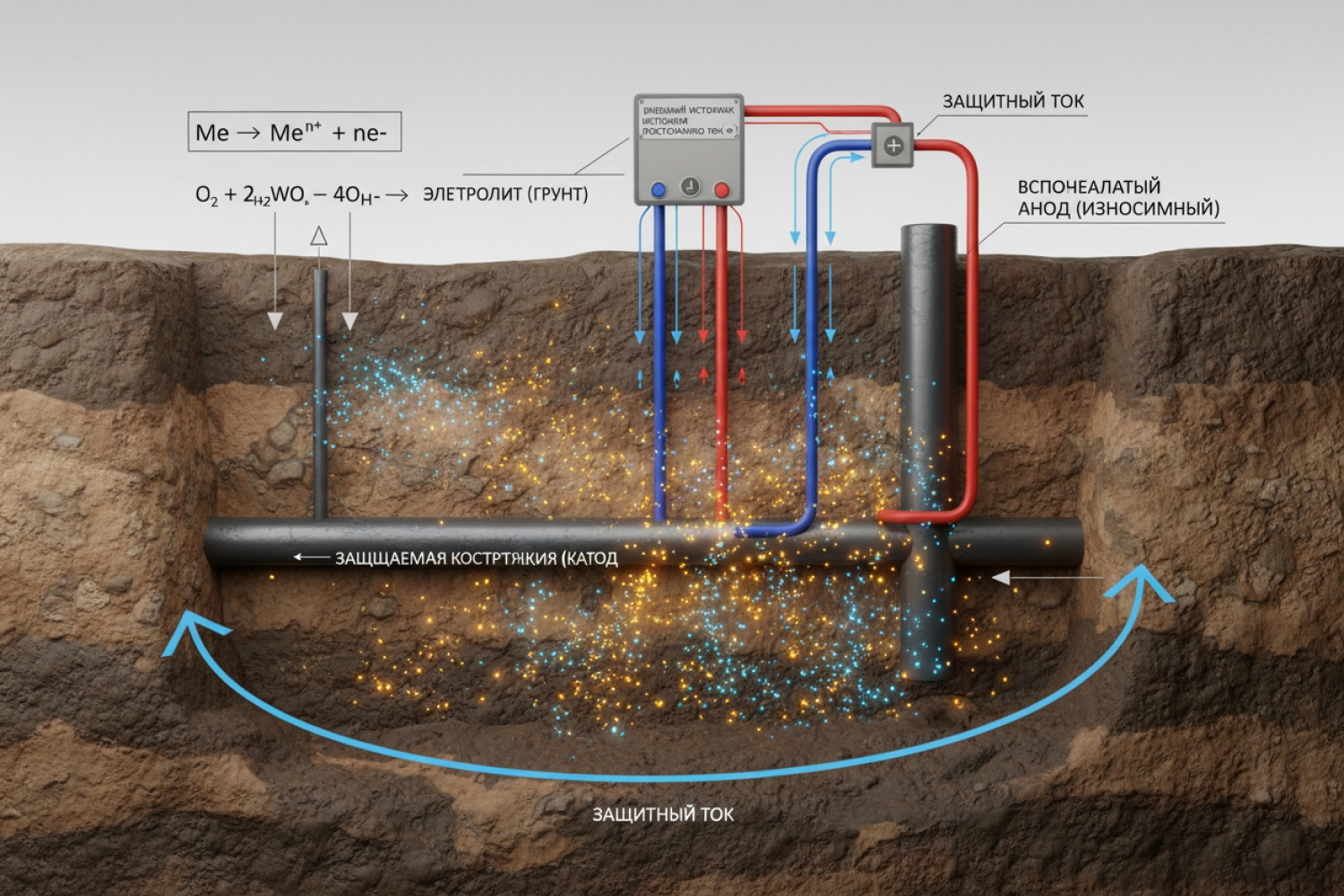

Расчет и проектирование систем электрохимической защиты: полный разбор процессов, формул и практики

Оглавление

1. 1. Введение
2. 2. Основы электрохимической защиты
   1. 2.1. Что такое ЭХЗ
   2. 2.2. Роль потенциала и среды
3. 3. Расчет ЭХЗ: ключевые параметры и формулы
   1. 3.1. Расчет тока защиты
   2. 3.2. Определение сопротивления растекания
   3. 3.3. Расчет количества заземлителей
4. 4. Расчет анодных заземлителей
   1. 4.1. Влияние грунта
   2. 4.2. Практический пример
5. 5. Расчет протекторной защиты
   1. 5.1. Определение потребного массы протекторов
   2. 5.2. Срок службы протектора
6. 6. Проектирование ЭХЗ: структура проекта
7. 7. Типовой проект заземления и его элементы
8. 8. Таблицы расчета
9. 9. Заключение
10. 10. FAQ

1. Введение

Электрохимическая защита давно стала критически важным элементом для сохранения металлических конструкций, трубопроводов и резервуаров. В моей практике часто встречаются объекты, где преждевременные разрушения происходили не из-за качества металла, а из-за неверного расчета ЭХЗ или неполного учета свойств грунта. Поэтому грамотный расчет ЭХЗ, расчет анодных заземлителей, правильное проектирование системы и корректная оценка срока службы элементов играют ключевую роль. В статье собраны формулы, реальные примеры, таблицы и структура типового проекта заземления, чтобы читатель — новичок или инженер-практик — мог быстро ориентироваться в теме и использовать информацию в своих задачах. Это не сухая теория: каждый раздел содержит реальные наблюдения и рекомендации, проверенные на объектах с разными климатическими условиями и типами грунтов.

2. Основы электрохимической защиты

2.1. Что такое ЭХЗ

ЭХЗ — это система, которая снижает скорость коррозии металла путем изменения потенциала поверхности. В работе с трубопроводами разной протяженности я заметил, что отсутствие даже минимального защитного тока приводит к ускоренной деградации металла. Поэтому создание корректного проекта системы — первостепенная задача.

2.2. Роль потенциала и среды

Потенциал защиты зависит от грунта, его влажности, удельного сопротивления, температуры, состава. В песчаных и каменистых грунтах защита требует больших токов, а в черноземе — меньших. Этот нюанс часто игнорируют при составлении проекта ЭХЗ, из-за чего срок службы заземлителей сокращается в два раза.

3. Расчет ЭХЗ: ключевые параметры и формулы

3.1. Расчет тока защиты

Основная формула: Iз = i · S где: – Iз — ток защиты, А – i — плотность тока, А/м² – S — площадь поверхности конструкции, м² В моей практике для подземных трубопроводов плотность тока берут в диапазоне 0,03–0,08 А/м².

3.2. Определение сопротивления растекания

Сопротивление заземлителя: R = ρ / (2πL) · [ln(8L/d) – 1] где ρ — удельное сопротивление грунта, d и L — размеры анода.

3.3. Расчет количества заземлителей

N = Iз / Iан где: – N — количество – Iан — ток одного анодного заземлителя При подборе числа заземлителей важно учитывать сезонные изменения сопротивления грунта.

4. Расчет анодных заземлителей

4.1. Влияние грунта

Грунт определяет токораспределение. В торфяниках анод служит дольше, а в скальных породах нагрузка повышается. При проектировании ЭХЗ часто используют данные геологических изысканий.

4.2. Практический пример

Например, для грунта ρ = 60 Ом·м, анода длиной 3 м и токе 5 А сопротивление растекания составит около 4–5 Ом. В этом случае для объекта длиной 5 км потребуется 8–10 анодов.

5. Расчет протекторной защиты

5.1. Определение массы протекторов

Масса: M = (Iз · t · K) / (Z · η) где: – t — срок службы, – K — коэффициент, – Z — электрохимический эквивалент, – η — коэффициент полезного действия металла.

5.2. Срок службы

Срок службы протектора зависит от того, насколько точно рассчитана его нагрузка. Если проект не учитывает скорость коррозии, протектор вырабатывается на 20–30% быстрее ожидаемого.

6. Проектирование ЭХЗ: структура проекта

Структура проекта системы включат следующие блоки: – исходные данные; – схемы размещения анодов; – расчет ЭХЗ; – расчет анодных заземлителей; – расчет протекторной защиты; – схема заземления; – таблицы материалов; – чертежи; – технические требования. В моей работе проект ЭХЗ всегда содержит карту рисков — это помогает заказчику понимать слабые зоны объекта.

7. Типовой проект заземления и его элементы

Типовой проект заземления включает расчет погонного сопротивления, схемы шурфов, места установки вертикальных и горизонтальных заземлителей. Он корректируется под вид грунта и свойства конструкции.

Элемент	Назначение	Особенности
Вертикальный заземлитель	Снижение сопротивления	Глубина 2–3 м
Горизонтальный заземлитель	Связка контура	Глубина 0,7–1 м
Анодный заземлитель	Подача защитного тока	Индивидуальные расчеты

8. Таблицы расчета

Тип грунта	Удельное сопротивление, Ом·м	Рекомендации
Чернозем	20–30	Подходят длинные аноды 3–4 м
Глина	50–70	Средняя длина 2–3 м
Песок	80–110	Большое число заземлителей

9. Заключение

Грамотный расчет ЭХЗ, расчет количества заземлителей, правильное проектирование ЭХЗ и корректный подбор протекторов позволяют продлить срок службы металлических конструкций на десятилетия. Практика показывает: чем точнее выполнен расчет, тем меньше затрат на ремонт. Когда проект составлен аккуратно и учитывает свойства грунта, климат и конструктивные особенности, система работает надежно и без сбоев.
