Подземные трубопроводы, резервуары и стальные конструкции постоянно подвергаются коррозии из-за блуждающих токов и электрохимических реакций в грунте. Для их защиты применяются специальные системы — станции катодной защиты (СКЗ). Эти установки создают контролируемый электрический потенциал между металлом и окружающей средой, переводя поверхность конструкции в «катодное состояние». Катодная защита — это не просто набор проводов и анодов, а целая электрохимическая система, обеспечивающая долговременную антикоррозионную защиту подземных объектов. В этой статье я подробно разберу, что такое СКЗ, из чего она состоит, как работает, какие схемы подключения используются и какие требования предъявляются к её эксплуатации и контролю.
Содержание
- 1. Что такое станция катодной защиты (СКЗ)
- 2. Принцип действия катодной станции
- 3. Устройство и основные элементы СКЗ
- 4. Схемы подключения станции катодной защиты
- 5. Разновидности катодных станций
- 6. Эксплуатация и техническое обслуживание
- 7. Требования к монтажу и размещению СКЗ
- 8. Таблицы параметров и расшифровка терминов
- 9. Советы по выбору и наладке СКЗ
- 10. Заключение
1. Что такое станция катодной защиты (СКЗ)
Станция катодной защиты — это электроустановка, подающая регулируемый постоянный ток на защищаемую металлическую конструкцию (трубопровод, резервуар и т.п.), чтобы сместить потенциал металла в катодную область и остановить коррозию. Суть метода в том, что при отрицательном потенциале металл перестаёт растворяться в электролите (влажном грунте), и процесс окисления замедляется в десятки раз.
СКЗ входит в систему электрохимической защиты (ЭХЗ) и является её активным элементом. Она включает источник тока, блок управления, анодное заземление и линии связи с защищаемым объектом.
2. Принцип действия катодной станции
Принцип основан на создании разности потенциалов между трубопроводом (катодом) и анодным заземлением. При подключении постоянного тока электронный поток направляется от источника питания к металлу, компенсируя естественные электрохимические токи коррозии.
В результате потенциал поверхности трубы снижается до безопасного значения (обычно –0,85 В относительно медно-сульфатного электрода сравнения), и процесс коррозии практически прекращается. Коррозионный ток направляется не от металла, а к нему — отсюда название «катодная защита».
3. Устройство и основные элементы СКЗ

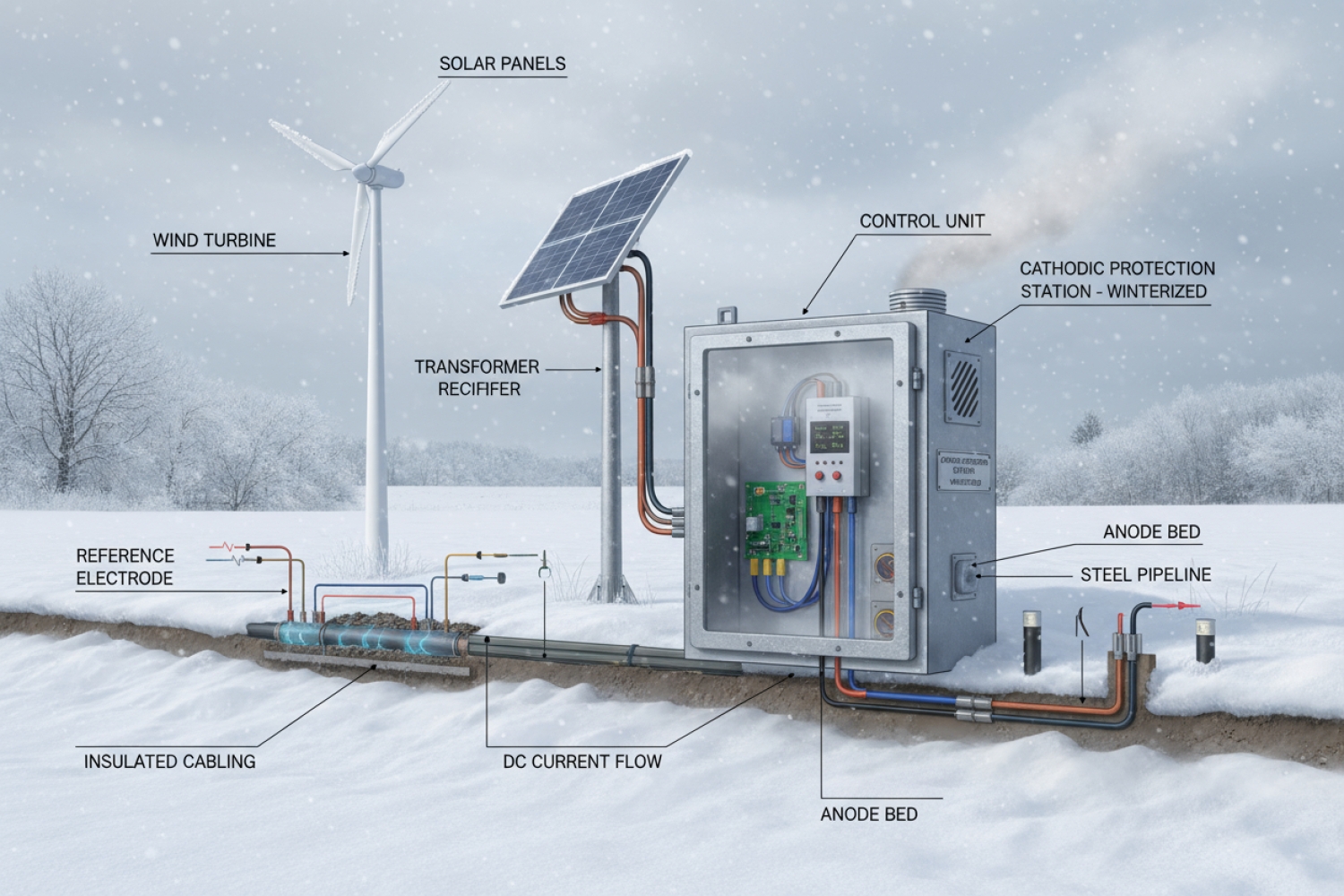

Типовая станция катодной защиты состоит из следующих элементов:
| Элемент | Назначение |
|---|---|
| Источник постоянного тока (выпрямитель) | Преобразует переменное напряжение в постоянное и регулирует силу тока защиты. |
| Анодное заземление | Комплект анодов, погружённых в грунт, через которые проходит защитный ток в землю. |
| Кабельная линия | Соединяет выпрямитель, аноды и трубопровод, обеспечивает токопроводимость и контроль потенциала. |
| Блок автоматического регулирования | Поддерживает заданный потенциал на объекте в зависимости от изменения сопротивления грунта. |
| Контрольные пункты (КП) | Точки измерения потенциалов и токов, размещённые вдоль трассы трубопровода. |
Современные СКЗ оснащаются микропроцессорными системами управления, возможностью дистанционного мониторинга и GSM-передачей данных в диспетчерский центр.
4. Схемы подключения станции катодной защиты
Существует несколько схем подключения, различающихся по типу источника и способу распределения тока.
1. Одноконтурная схема
Применяется для небольших участков трубопроводов или резервуаров. Один выпрямитель питает одно анодное заземление, создавая локальную защиту.
2. Многоконтурная схема
Несколько анодных полей подключаются к одному источнику тока. Используется для протяжённых объектов, где важно равномерное распределение потенциала вдоль линии.
3. Схема с автоматическим регулированием
Контроллер автоматически корректирует выходное напряжение выпрямителя, поддерживая постоянный потенциал независимо от изменения сопротивления грунта или температуры.
4. Комбинированная схема (СКЗ + протекторная защита)
Применяется на участках, где блуждающие токи непостоянны, а питание невозможно обеспечить стабильно. Активная СКЗ работает совместно с магниевыми или цинковыми анодами-протекторами.
5. Разновидности катодных станций

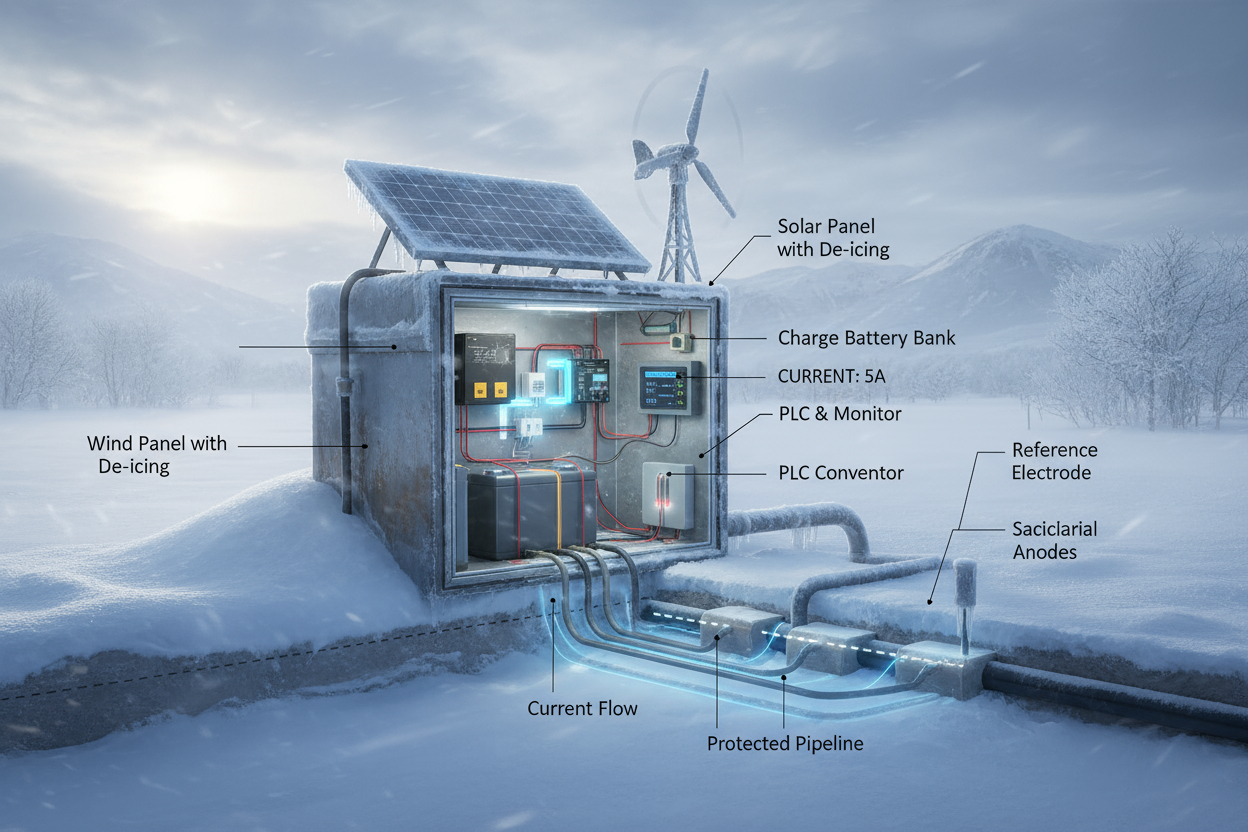

| Тип станции | Источник питания | Особенности применения |
|---|---|---|
| Электрическая (сетевого питания) | 220/380 В | Основной тип; используется на магистральных газо- и нефтепроводах. |
| Солнечная (СКЗ-С) | Солнечные панели + аккумуляторы | Для удалённых объектов, автономная работа до 10 суток. |
| Тиристорная | Постоянный ток | Позволяет плавно регулировать ток и напряжение, высокая надёжность. |
| Импульсная | Импульсный выпрямитель | Более высокий КПД, низкое энергопотребление. |
6. Эксплуатация и техническое обслуживание
Станции катодной защиты требуют регулярного контроля параметров — это ключ к надёжной защите металла. Проверки проводятся по утверждённым регламентам:
- ежемесячно — контроль напряжения и тока выпрямителя;
- ежеквартально — измерение потенциала на контрольных пунктах;
- ежегодно — проверка состояния кабельных линий и анодов;
- раз в 3 года — полная ревизия СКЗ и калибровка приборов.
7. Требования к монтажу и размещению СКЗ
Размещение станции выбирается с учётом электробезопасности, минимизации влияния на другие металлические коммуникации и удобства обслуживания.
- СКЗ устанавливается на расстоянии не менее 5 м от трубопровода.
- Анодное заземление — на расстоянии 20–50 м, в зоне с низким сопротивлением грунта (≤30 Ом·м).
- Выпрямительная установка должна быть защищена от влаги, иметь вентиляцию и систему заземления не выше 4 Ом.
- Кабели прокладываются в защитных коробах или трубах, пересечения с ЛЭП — под углом 90°.
При проектировании учитываются требования СП 41-105-2002 и ГОСТ 9.602-2016.
8. Таблицы параметров и расшифровка терминов
| Параметр | Нормативное значение | Комментарий |
|---|---|---|
| Потенциал защиты (отн. медно-сульфатного электрода) | –0,85 … –1,2 В | Оптимальный диапазон предотвращения коррозии. |
| Ток защиты | 10–100 А | В зависимости от длины и диаметра трубопровода. |
| Выходное напряжение выпрямителя | 12–60 В | Регулируемое, для компенсации сопротивления грунта. |
| Сопротивление заземлителя | ≤30 Ом·м | Чем меньше, тем эффективнее токораспределение. |
Расшифровка терминов:
- СКЗ — станция катодной защиты.
- ЭХЗ — электрохимическая защита.
- УКЗВ — устройство контроля защитного воздействия.
- КП — контрольный пункт.
9. Советы по выбору и наладке СКЗ
10. Заключение
Станции катодной защиты — это основа долговечности подземных трубопроводов и газопроводов. Корректно настроенная СКЗ создаёт стабильный потенциал, полностью исключая электрохимическую коррозию и продлевая срок службы металла до 40–50 лет. Правильная эксплуатация требует регулярного контроля, калибровки оборудования и своевременной замены анодов. В моей практике внедрение современных микропроцессорных СКЗ с дистанционным мониторингом снизило аварийность на объектах более чем на 30% за три года. Это прямое доказательство того, что надёжная катодная защита — не роскошь, а технологическая необходимость.
