1. Введение
Коррозия металлов — это естественный процесс разрушения, который происходит из-за взаимодействия металла с окружающей средой. Она может быть медленной и незаметной, а может — стремительной, приводящей к авариям, утечкам и дорогостоящим ремонтам. Подземные трубопроводы, резервуары и стальные конструкции особенно подвержены этому воздействию, так как находятся во влажной и проводящей среде — почве.
На практике инженер сталкивается не просто с «ржавчиной», а с целым комплексом электрохимических и химических реакций. Понимание их природы и применение систем электрохимической защиты позволяют продлить срок службы оборудования в 3–5 раз.
2. Что такое коррозия металлов
Коррозия — это процесс разрушения металлов вследствие их взаимодействия с окружающей средой. С точки зрения физико-химии, она представляет собой самопроизвольное окисление металла при контакте с электролитом (водой, влажным грунтом, морской водой и т.д.).
| Тип процесса | Среда | Пример |
|---|---|---|
| Химическая коррозия | Сухие газы, пары, кислоты | Окисление свинца в атмосфере сернистых газов |
| Электрохимическая коррозия | Растворы электролитов, влажная почва | Ржавление стали в земле |
3. Основные виды коррозии
Классификация коррозии зависит от условий среды, характера разрушения и природы металла. Ниже приведены основные типы, с которыми чаще всего сталкиваются инженеры.
| Вид коррозии | Описание | Примеры проявления |
|---|---|---|
| Атмосферная | Воздействие кислорода, влаги, загрязнений воздуха | Ржавление стальных опор, резервуаров |
| Почвенная (подземная) | Воздействие влажной почвы, солей и блуждающих токов | Коррозия подземных труб |
| Электрохимическая | Гальваническая пара «металл–электролит» вызывает разрушение | Коррозия трубопроводов, резервуаров |
| Гальваническая | При контакте двух разных металлов один разрушается быстрее | Сталь и латунь в одной системе |
| Щелевая | Развивается в зазорах и труднодоступных местах | Под фланцами, прокладками |
| Морская | Вызвана солями, кислородом и микроорганизмами морской воды | Корпуса судов, трубопроводы в портах |
4. Почвенная и подземная коррозия
Почвенная коррозия — одна из наиболее опасных, так как протекает скрытно и обнаруживается уже на стадии утечек или провалов давления. Она зависит от влажности, аэрации, содержания солей, кислотности и температуры грунта.
4.1 Условия, влияющие на коррозию в почве
- Влажность выше 15% резко ускоряет процесс.
- Соли кальция и магния повышают электропроводность грунта.
- Глинистые почвы агрессивнее песчаных.
- Разность потенциалов между участками металла создаёт микроячейки коррозии.
5. Электрохимическая коррозия и её механизм

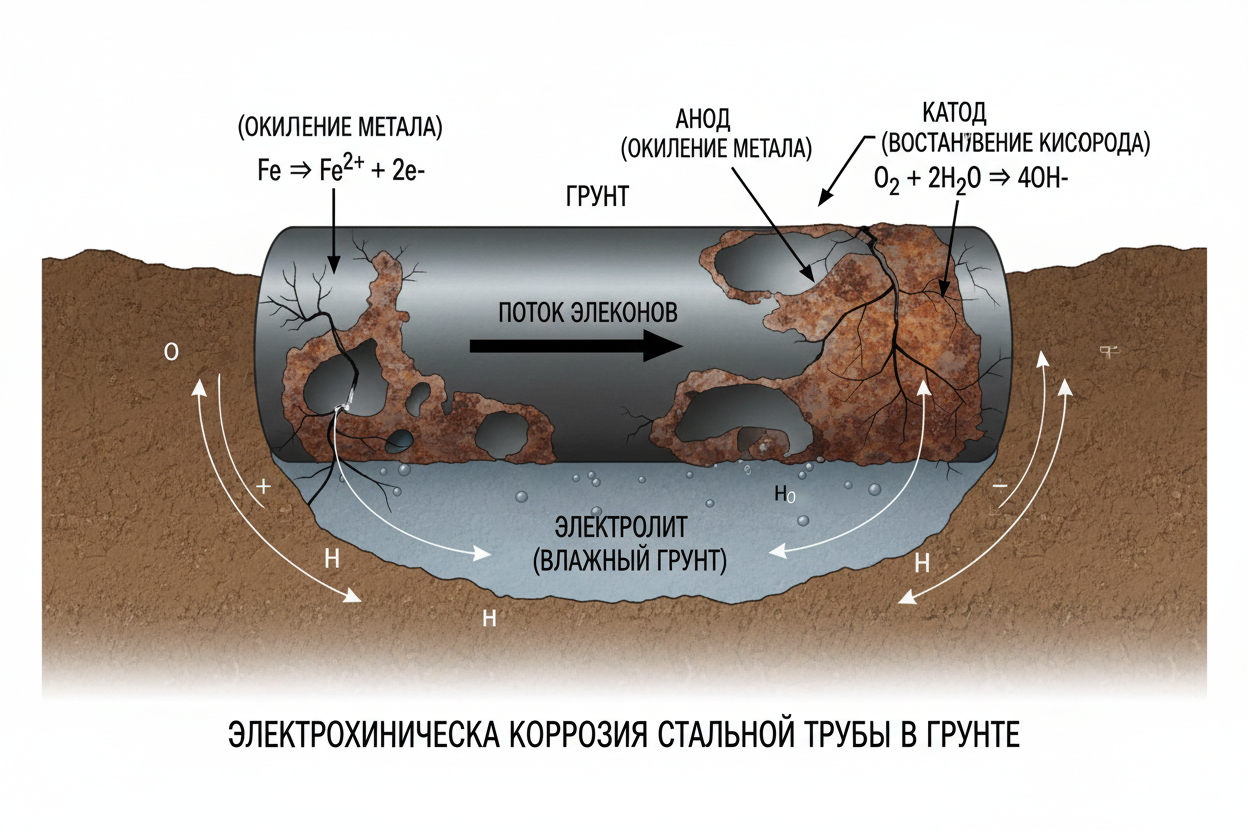

Электрохимическая коррозия возникает, когда металл контактирует с электролитом (например, влажной почвой или водой). На участках поверхности возникают анодные и катодные зоны, между которыми течёт ток.
5.1 Механизм процесса
- Металл в анодной зоне отдаёт электроны (окисляется).
- Электроны перемещаются к катодной зоне.
- На катоде происходит восстановление кислорода или ионов водорода.
- Результат — образование ржавчины и разрушение металла.
Упрощённое уравнение реакции для стали:
Fe → Fe²⁺ + 2e⁻ (анод)
2H⁺ + 2e⁻ → H₂ (катод)
6. Методы защиты металлов от коррозии
Существует два подхода: предотвращение контакта металла со средой (пассивная защита) и изменение потенциала металла (активная защита).
| Метод | Тип защиты | Принцип |
|---|---|---|
| Покрытия (битум, эпоксид, полиуретан) | Пассивная | Изолируют металл от среды |
| Ингибиторы коррозии | Пассивная | Снижают скорость окисления в растворах |
| Катодная защита | Активная | Смещение потенциала металла в катодную область |
| Протекторная защита | Активная | Жертвенные аноды защищают основной металл |
| Гальваническая защита | Активная | Создание электрохимической пары с более активным металлом |
7. Электрохимическая защита от коррозии
Электрохимическая защита (ЭХЗ) — это совокупность активных методов, направленных на снижение потенциала металла до уровня, при котором коррозия прекращается.
7.1 Катодная защита
На защищаемый объект подаётся постоянный ток от источника (выпрямителя), и металл становится катодом. Аноды размещаются в грунте или воде и подключаются к положительному полюсу.
Защитный потенциал обычно находится в диапазоне −0,85…−1,1 В по медносульфатному электроду сравнения.
7.2 Протекторная защита
Если подключение питания невозможно, используют протекторы — магниевые, цинковые или алюминиевые аноды. Они имеют более отрицательный потенциал и жертвуются вместо защищаемого металла.
| Материал протектора | Электродный потенциал, В | Типичная область применения |
|---|---|---|
| Магний | −1,55 | Подземные трубопроводы, резервуары |
| Цинк | −1,05 | Морская вода, порты, суда |
| Алюминий | −1,1 | Топливные ёмкости, внутренние поверхности |
При защите стального резервуара объёмом 400 м³ установлено 8 магниевых протекторов. Потенциал снизился с −0,45 до −0,92 В, что обеспечило полное прекращение коррозии.
8. Активная и пассивная защита: различия и сочетание
Активная защита изменяет электрическое состояние металла, а пассивная — создаёт барьер. Наиболее эффективным считается их совместное применение.
| Параметр | Активная защита | Пассивная защита |
|---|---|---|
| Принцип | Подача тока или протекторов | Изоляция покрытиями |
| Регулируемость | Можно изменять потенциал | Нет регулировки |
| Срок службы | 10–25 лет | 5–10 лет |
| Совместимость | Идеально работает с покрытиями | Повышает эффективность ЭХЗ |
9. Практические примеры и рекомендации
- При проектировании систем ЭХЗ учитывайте удельное сопротивление грунта и длину объекта.
- Регулярно измеряйте потенциал «труба–грунт» — он показывает эффективность защиты.
- Используйте комбинированные методы: покрытие + катодная защита — это золотой стандарт для труб и резервуаров.
- Не забывайте о молниезащите — удар молнии способен вывести из строя катодную станцию.
10. Заключение
Коррозия металлов — процесс, который невозможно полностью остановить, но можно контролировать. Современные электрохимические методы позволяют не только предотвратить разрушение, но и продлить срок службы инженерных систем в несколько раз.
Главное правило — не ждать появления ржавчины. Защита должна устанавливаться на этапе проектирования, а не после первых утечек. Именно поэтому грамотная электрохимическая защита — это не расходы, а инвестиция в безопасность и долговечность инфраструктуры.
