1. Введение
Корпус морского судна ежедневно сталкивается с сильной нагрузкой: солёная вода, переменные температуры, вибрации, блуждающие токи и постоянное механическое воздействие. Всё это формирует среду, в которой металл разрушается значительно быстрее, чем на суше. В моей практике инженера по эксплуатации судовых систем я нередко видел, как невнимание к защите корпуса увеличивало затраты судовладельца в разы. Коррозия не просто ухудшает внешний вид судна — она влияет на гидродинамику, повышает расход топлива, создаёт риски утечки топлива и масла, а в запущенных случаях становится прямой угрозой безопасности. На протяжении десятилетий оптимальными способами защитить корпус судна от коррозии остаются два подхода: нанесение защитных покрытий и применение катодных систем. Правильно подобранный протектор или система с внешним источником тока обеспечивают стабильность металла даже в агрессивной морской среде. В этой статье собран практический опыт обслуживания судов, рабочие методы и нюансы, о которых часто забывают. Материал подойдёт как новичкам, так и специалистам, которым важен детальный взгляд на защиту судов от коррозии.2. Причины коррозии корпуса судна
2.1 Электрохимическая природа коррозионного процесса
Коррозия корпуса — это электрохимический процесс, при котором металл переходит в ионную форму под влиянием электролита. В морской воде присутствуют соли, ионы магния, хлора и кальция. Они обеспечивают проводимость, а значит — ускоряют процесс взаимодействия металла с окружением. Корпус превращается в огромную гальваническую систему, где разные участки стали обладают разным потенциалом. Более «слабые» участки теряют металл первыми.2.2 Факторы, ускоряющие разрушение
• содержание солей • температура воды • скорость течения • механические повреждения лакокрасочного покрытия • блуждающие токи от оборудования на судне • неправильное заземление на корабле В моей практике чаще всего причиной ускоренного износа были повреждения покрытия в сочетании с активной работой электрооборудования без должной проверки шины заземления. При ослабленном контакте ток ищет путь через корпус, и коррозия развивается значительно быстрее.3. Методы защиты корпуса судна от коррозии
3.1 Антикоррозионные покрытия
Покрытие — первая линия обороны. Оно уменьшает контакт металла с водой и снижает активность электрохимических реакций. На судах применяют грунты, эпоксидные системы, антикоррозионные краски с ингибиторами и современные композиции с барьерным эффектом. Однако одно покрытие не справляется с агрессивностью морской воды. При первой же царапине металл остаётся без защиты, поэтому протекторная система обязательна.3.2 Протекторная защита

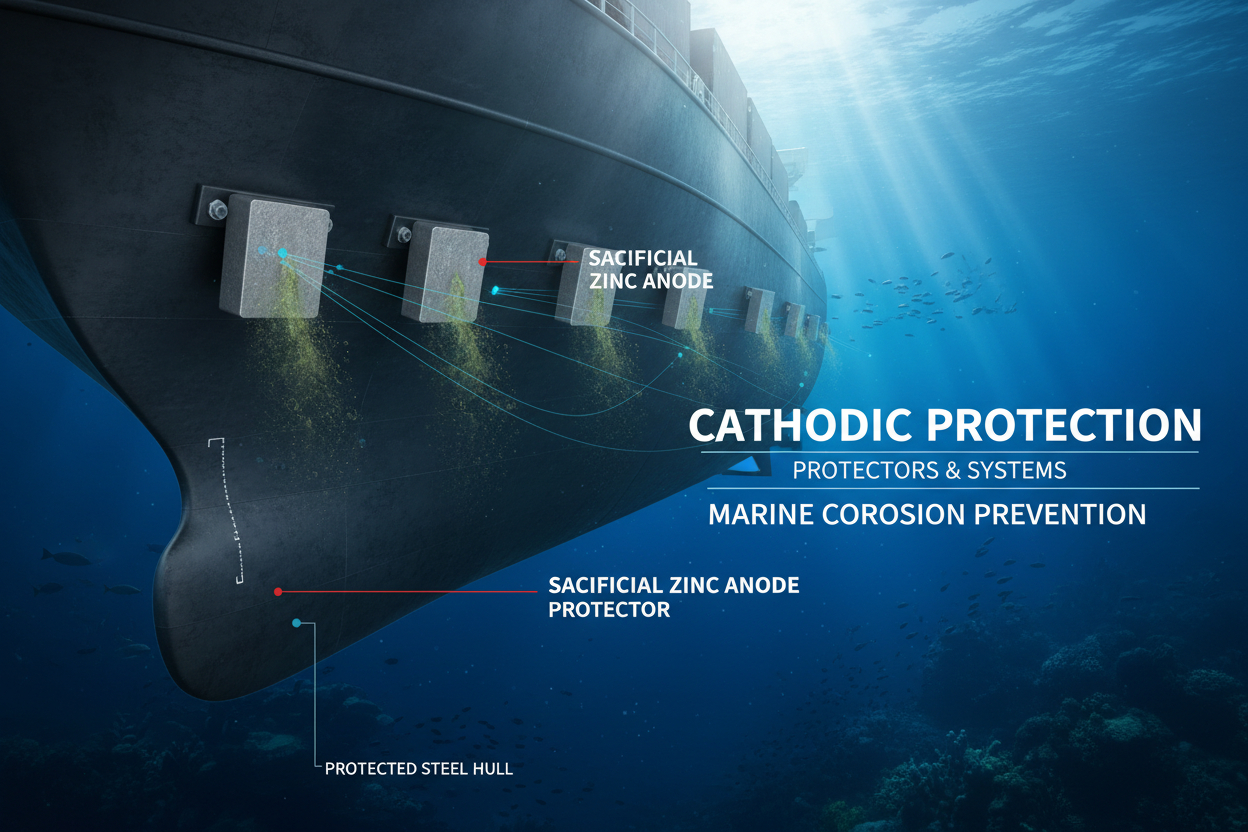

Протектор закрепляется на корпусе и берёт на себя уничтожение. Он становится более активным электродом, отдаёт ионы и тем самым сохраняет сталь. Это одна из самых надёжных схем защиты судна от коррозии. Главные материалы протекторов: • цинк • алюминий • магний Чем агрессивнее вода, тем важнее правильно подобрать состав.3.3 Катодная защита с внешним источником тока
Это система, где подача тока идёт от управляемого блока питания. Электроды не разрушаются, а создают защитный потенциал для металла корпуса. Такой подход особенно удобен на крупных судах: он регулируется, позволяет учесть зону стоянки, солёность и температуру.4. Протекторы: материалы, конструкция и срок службы

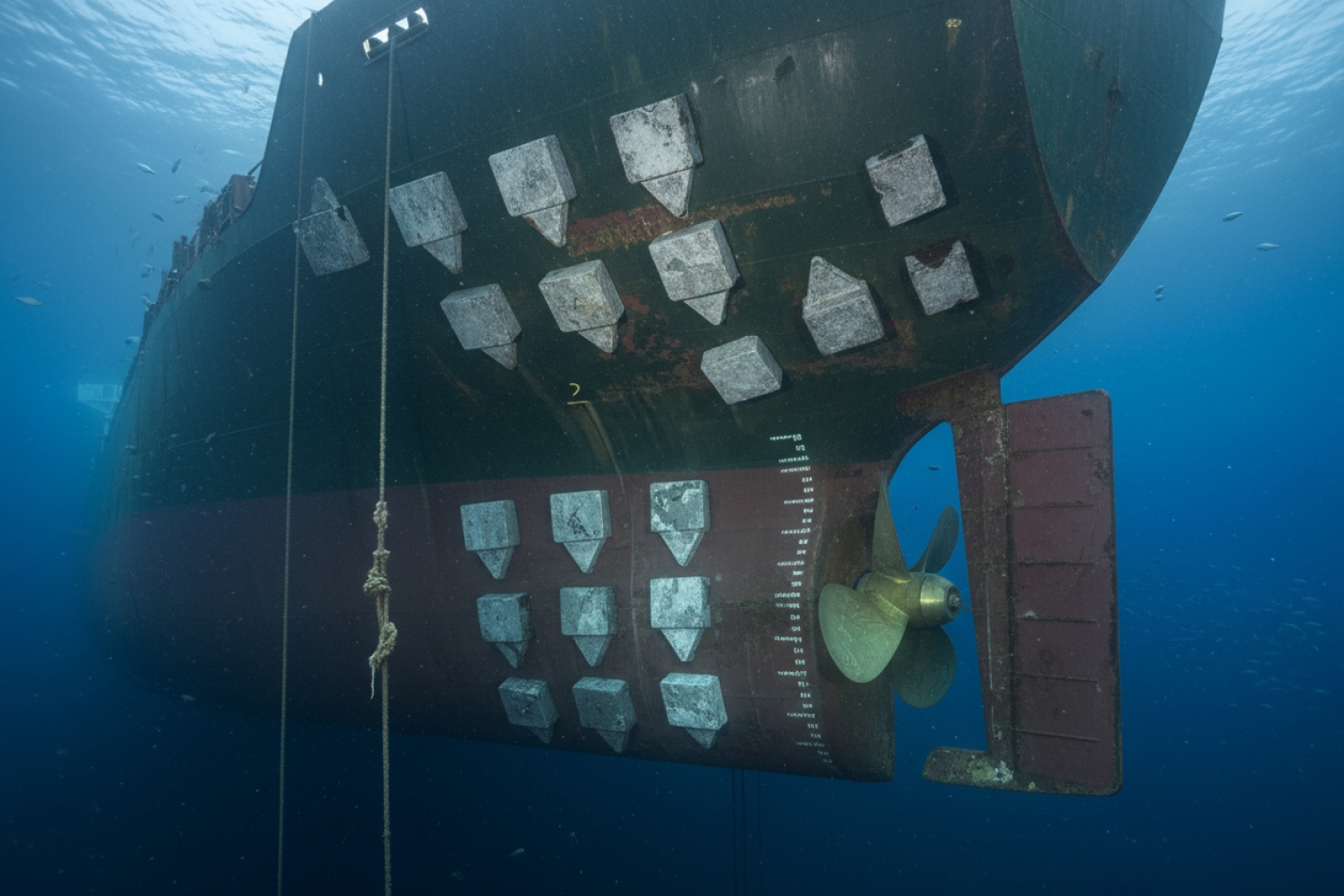

В моей работе я часто анализировал скорость расходования протекторов на судах различного класса — от рыболовецких траулеров до танкеров. Поведение всегда разное. Материалы: — цинк подходит для холодной солёной воды; — алюминий даёт высокую отдачу и экономичен; — магний применяют в пресной воде. СПЕЦБЛОК Важно помнить: неправильный выбор материала приводит к ускоренному расходу или даже полному отсутствию защиты корпуса. Факторы, влияющие на срок службы: • состояние покрытия • скорость движения судна • солёность воды • наличие блуждающих токов Средний срок службы протектора — 2–5 лет, но на практике встречал случаи, когда слабое заземление уничтожало элементы за один сезон.5. Системы катодной защиты на судах
6. Организация заземления на корабле и его влияние на коррозию
Заземление на судне — важный элемент электробезопасности. Однако любой инженер знает: неправильно выполненная шина заземления способна вызвать усиление коррозии. Когда ток «уходит» на корпус, образуются дополнительные гальванические пары. Поэтому в моей практике обязательным пунктом была проверка: • целостности проводников • контактов оборудования • сопротивления переходов • связи корпуса с защитной шиной Грамотная организация заземления снижает риск появления блуждающих токов — главного скрытого ускорителя коррозии.7. Практические примеры из эксплуатации
ПРИМЕР 1 На одном буксире расход протекторов был в три раза выше нормы. После обследования выяснили: насос охлаждения корпуса имел плохой контакт, ток шёл через днище. После исправления узла расход элементов нормализовался. ПРИМЕР 2 На пассажирском катере алюминиевые протекторы служили меньше года. Причина — неправильная комбинация с магниевыми элементами на вспомогательном оборудовании. После замены на цинковые срок службы увеличился вдвое. ПРИМЕР 3 Сухогруз, работающий в тёплых водах, имел зоны активной коррозии возле подруливающего устройства. Катодная система была настроена неправильно, потенциал был ниже нормы. После корректировки параметры восстановились, разрушение остановилось.8. Сравнительные таблицы
Таблица 1. Сравнение материалов протекторов| Материал | Среда | Плюсы | Минусы |
|---|---|---|---|
| Цинк | Холодная морская вода | Стабильность, надёжность | Меньшая отдача |
| Алюминий | Тёплая и холодная морская вода | Высокая отдача, лёгкость | Чувствительность к составу воды |
| Магний | Пресная вода | Максимальная активность | Быстрое расходование в морской воде |
| Тип защиты | Стоимость | Сложность обслуживания | Эффективность |
|---|---|---|---|
| Протекторы | Низкая | Минимальная | Хорошая |
| Катодная защита | Средняя/высокая | Средняя | Очень высокая |
