Коррозия — главный враг долговечности трубопроводов. Даже при качественной изоляции металл постепенно разрушается под воздействием влаги, кислорода и блуждающих токов. Потери для отрасли исчисляются миллиардами: снижение пропускной способности, аварии, утечки, пожары. Поэтому система антикоррозионной защиты трубопроводов — не дополнительная мера, а базовое условие безопасной эксплуатации. В этой статье я подробно рассмотрю, какие существуют методы защиты трубопроводов от коррозии, как они работают, чем активная защита отличается от пассивной, а также когда стоит применять комплексные решения.
Содержание
- 1. Что такое коррозия трубопроводов и почему она возникает
- 2. Виды коррозии трубопроводов
- 3. Методы защиты трубопроводов от коррозии: классификация
- 4. Пассивная защита: покрытия, изоляция и ингибиторы
- 5. Активная защита: электрохимические методы
- 6. Комплексная защита и её преимущества
- 7. Расчёт и контроль защитных параметров
- 8. Таблицы, нормативы и материалы
- 9. Практические советы инженерам и эксплуатационщикам
- 10. Заключение
1. Что такое коррозия трубопроводов и почему она возникает
Коррозия трубопроводов — это электрохимическое разрушение металла под воздействием влаги, кислорода и токопроводящей среды (грунта, воды). В основе лежит разность потенциалов между участками металла, в результате чего возникают анодные и катодные зоны. На аноде металл растворяется (окисляется), на катоде — восстанавливаются электроны.
Основные причины коррозии:
- неоднородность состава стали;
- повреждение изоляции при монтаже;
- блуждающие токи от железных дорог или электроустановок;
- высокая влажность и агрессивные соли в грунте;
- недостаточный контроль потенциалов защиты.
2. Виды коррозии трубопроводов
Коррозия проявляется по-разному в зависимости от среды, потенциала и химического состава грунта. Основные виды:
| Тип коррозии | Характеристика | Опасность |
|---|---|---|
| Равномерная | Металл разрушается по всей поверхности с одинаковой скоростью. | Постепенное истончение стенки. |
| Язвенная (питтинговая) | Возникают глубокие локальные очаги (питтинги). | Опасна внезапными сквозными дефектами. |
| Щелевая | Развивается в зазорах, сварных швах, под уплотнениями. | Трудно диагностируется. |
| Межкристаллитная | Возникает в зонах термического влияния после сварки. | Приводит к разрушению прочности металла. |
| Электрохимическая (от блуждающих токов) | Искусственные токи от ЛЭП и железных дорог усиливают коррозию. | Основная причина аварий на подземных трубопроводах. |

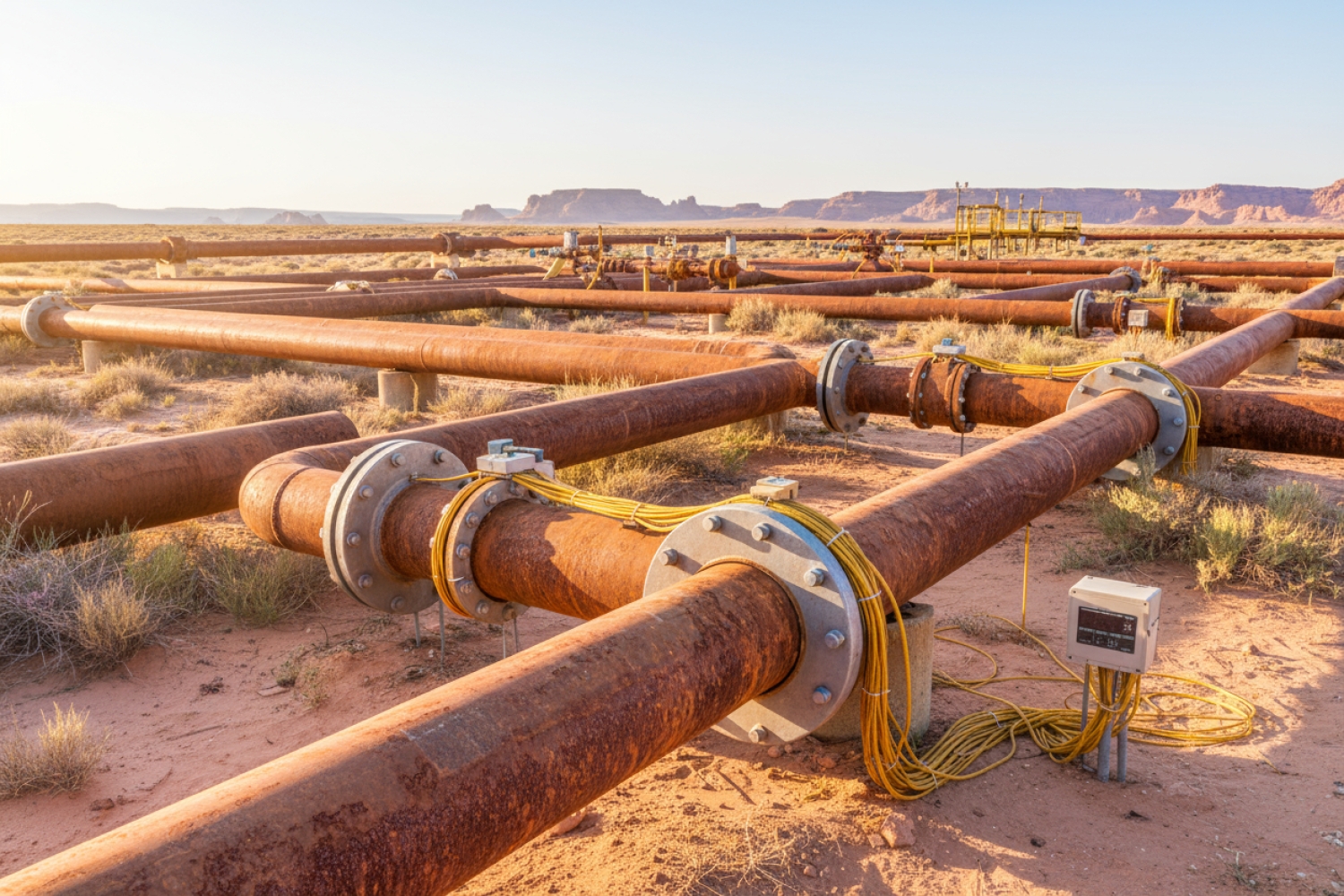

3. Методы защиты трубопроводов от коррозии: классификация
Все методы антикоррозионной защиты делятся на три группы:
- Пассивная защита — предотвращает контакт металла с агрессивной средой (изоляция, покрытия, ингибиторы).
- Активная защита — воздействует на электрохимические процессы (катодная, протекторная, анодная защита).
- Комплексная защита — сочетает оба подхода и используется на магистральных и промышленных объектах.
4. Пассивная защита: покрытия, изоляция и ингибиторы
Пассивная защита изолирует металл от внешней среды. Это первый и обязательный барьер, особенно на подземных коммуникациях. Основные методы:

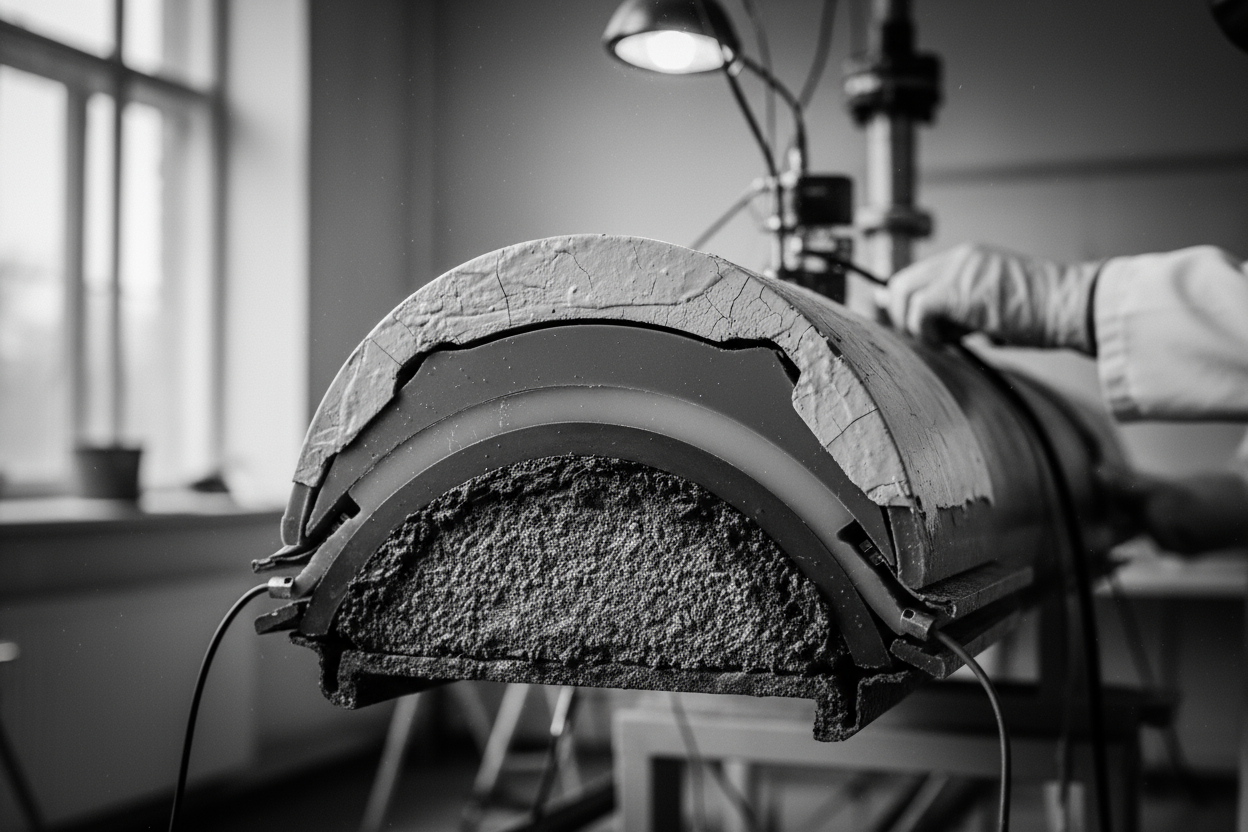

1. Изоляционные покрытия
- Битумно-полимерные ленты — недорогие, но чувствительны к перепадам температур.
- Полиэтиленовое экструдированное покрытие — долговечное, устойчивое к механическим повреждениям.
- Полиуретановые и эпоксидные составы — применяются для защиты сварных швов и фасонных элементов.
2. Лакокрасочные системы
Используются на надземных участках и резервуарах. Включают грунт, промежуточный и финишный слои. При правильном подборе — срок службы до 15 лет без ремонта.
3. Ингибиторная защита
Ингибиторы коррозии — химические вещества, добавляемые в среду (воду, нефть, газ), чтобы замедлить реакции окисления металла. Они создают на поверхности защитную плёнку и снижают скорость электрохимических процессов в 5–10 раз. Применяются в системах водоподготовки и транспортировки нефти.
5. Активная защита: электрохимические методы
Активные методы предотвращают коррозию за счёт изменения потенциала металла относительно грунта. Они «вмешиваются» в электрохимическую реакцию, заставляя металл стать катодом. Сюда относятся:
1. Катодная защита
Наиболее распространённый метод для магистральных трубопроводов. Используется постоянный ток от станции катодной защиты (СКЗ), который смещает потенциал металла в отрицательную область (до –0,85 В). В результате металл перестаёт растворяться в электролите — коррозия останавливается. Система включает выпрямитель, анодное заземление и контрольные пункты.
2. Протекторная защита
Применяется там, где нет возможности подключить питание. К трубе подключают более активный металл (магний, цинк, алюминий), который «жертвует собой», отдавая электроны стали. Метод автономный, не требует обслуживания, но рассчитан на ограниченную площадь.
3. Анодная защита
Используется для трубопроводов, работающих с агрессивными средами (кислоты, щёлочи). На поверхность подаётся положительный потенциал, который формирует пассивную оксидную плёнку, защищающую металл. Метод эффективен, но требует сложной автоматической регулировки.
6. Комплексная защита и её преимущества
Комплексная антикоррозионная защита объединяет пассивные и активные методы. Например, трубы покрывают трёхслойным полиэтиленом и дополнительно подключают катодную защиту. Такой подход обеспечивает многократное дублирование: если изоляция повреждена, электрохимическая система компенсирует токи и предотвращает коррозию.
Преимущества комплексной системы:
- увеличение срока службы трубопровода до 40–50 лет;
- возможность контроля и корректировки потенциала;
- защита даже при частичном повреждении покрытия;
- соответствие требованиям ГОСТ и СП по ЭХЗ.
7. Расчёт и контроль защитных параметров
Эффективность электрохимической защиты оценивают по потенциалу металла относительно медно-сульфатного электрода сравнения. Нормативное значение — от –0,85 до –1,2 В. При проектировании рассчитываются:
- ток катодной станции (10–100 А);
- сопротивление грунта (Ом·м);
- длина защитной зоны (до 15 км на одну станцию);
- количество анодов или протекторов;
- уровень плотности тока защиты (0,01–0,05 А/м²).
Контроль проводится ежемесячно через контрольные пункты (КП). При отклонении потенциала более чем на 0,05 В станция подлежит регулировке.
8. Таблицы, нормативы и материалы
| Метод защиты | Преимущества | Недостатки | Срок службы, лет |
|---|---|---|---|
| Пассивная (изоляция, покрытия) | Низкая стоимость, простота монтажа | Повреждается механически, не контролируется | 10–20 |
| Активная (катодная, протекторная) | Полный контроль, регулируемый эффект | Требует обслуживания и питания | 20–40 |
| Комплексная | Максимальная надёжность, соответствие ГОСТ | Высокая начальная стоимость | 40–50 |
Основные документы, регулирующие защиту трубопроводов:
- ГОСТ 9.602-2016 — защита металлических сооружений от коррозии;
- СП 41-105-2002 — проектирование электрохимической защиты;
- РД 153-39.4-091-01 — эксплуатация систем ЭХЗ;
- ГОСТ 14202-69 — антикоррозионные покрытия труб.
9. Практические советы инженерам и эксплуатационщикам
10. Заключение
Защита трубопроводов от коррозии — это комплексная инженерная задача, в которой сочетаются физика, химия и электрика. Пассивные методы создают первую линию обороны, активные — контролируют процессы внутри металла, а их сочетание обеспечивает надёжность на десятилетия. В моей практике внедрение комбинированной системы (изоляция + катодная защита + контроль потенциала) позволило увеличить межремонтный интервал магистрального газопровода с 12 до 35 лет. Поэтому антикоррозионная защита — это не затрата, а инвестиция в безопасность, экологию и стабильность инфраструктуры.
